表面粗糙度和表面光潔度是我們這樣的金屬零件從業人員每天都會接觸的指標，這是一個重要的指標，決定著零件應該采用哪種工藝，是采用車削還是進一步的磨削，或者僅僅是用鑄造或鍛打表面既可以？
表面粗糙度或光潔度指標有：
Ra-平均粗糙度
Rz-平均凹凸高度
RMS-均方根粗糙度
Ra, Rz, RMS 表面粗糙度指標轉換
像我們這類經常需要為國外客戶生產零件的工廠，經常需要轉換圖紙上的表面粗糙度指標。比如美國客戶的圖紙，一般都是使用美標的Ra, 但是這個單位是微英寸，而不是我們國內使用的單位微米。或者圖紙上使用的是RMS。
我們在看這類圖紙時，一般會采用一個非常簡單的換算方式，可以快速的算出對應的Ra指標, 這個簡單的計算公式是：
Ra( 美國標準） ? 40 =Ra(中國標準）
RMS ? 44=Ra (中國標準）
?
| Ra(中國標準） | Ra（美國標準） | RMS | RZ |
| 單位（微米) | 單位（微英寸） | 單位（微英寸） | 單位（微米） |
| 50 | 2000 | 2200 | 200 |
| 25 | 1000 | 1100 | 100 |
| 12.5 | 500 | 550 | 50 |
| 8.0 | 320 | 352 | |
| 6.3 | 250 | 275 | 25.0 |
| 5.0 | 200 | 220 | |
| 4.0 | 160 | 176 | |
| 3.2 | 125 | 138 | 12.5 |
| 2.5 | 100 | 110 | |
| 1.6 | 63 | 69 | 6.3 |
| 1.3 | 50 | 55 | |
| 1.0 | 40 | 44 | |
| 0.8 | 32 | 35 | 6.3 |
| 0.6 | 25 | 28 | |
| 0.5 | 20 | 22 | |
| 0.4 | 16 | 17.6 | 3.2 |
| 0.2 | 12.5 | 13.8 | 1.6 |
| 10.0 | 11.0 | ||
| 8.0 | 8.8 | ||
| 0.1 | 4.0 | 4.4 | 0.8 |
Ra, Rz, RMS表面粗糙度各指標的含義
Ra–平均粗糙度，也稱為中心線平均值，是在一個表面上測量的所有表面高度的算術平均值。它是迄今為止最常用的表面粗糙度指標。但是，請記住，不同的表面粗糙度輪廓可以具有相同的 Ra，但性能不同。因此，您可能需要確定更多的表面粗糙度參數來區分這些差異。
?
不平整度的平均高度（或平均粗糙度 Rz）通過計算五個采樣長度內五個最大“峰谷”差異的平均值來評估表面粗糙度。它是歐洲和亞洲更常用的指標。
?
RMS– 粗糙度: 測量表面所有峰谷的均方根。因為 RMS 粗糙度指標比 Rz 粗糙度使用更多的點，所以它比 Rz 更準確。如果您不想計算 Ra，這通常是一個不錯的選擇。
如何測量表面粗糙度

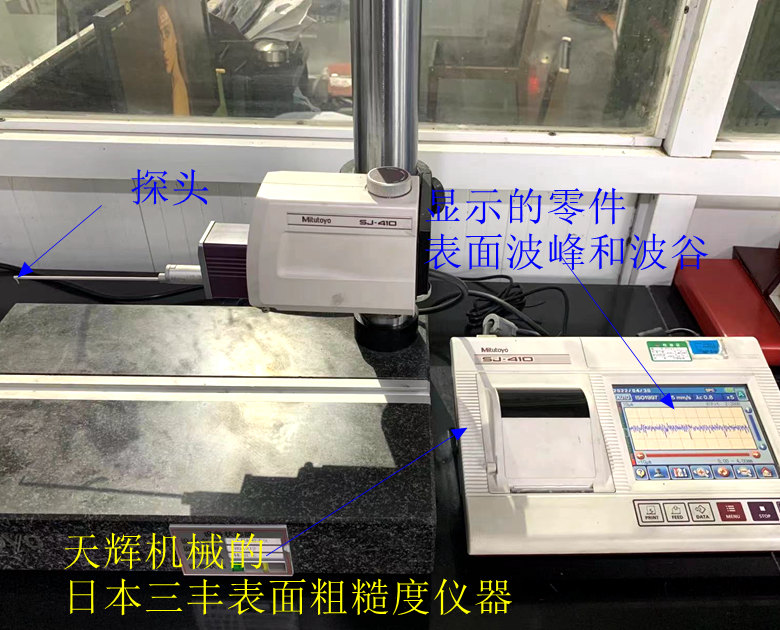

在微觀上，機加工零件表面凹凸不平，你可以想象成零件表面具有無數個山峰和山谷，要測量該零件的表面粗糙度，你必須沿零件長度測量粗糙度峰值的高度。用于測量表面粗糙度的質量控制設備有幾種，但一流的機加工車間通常使用表面粗糙度計。
?

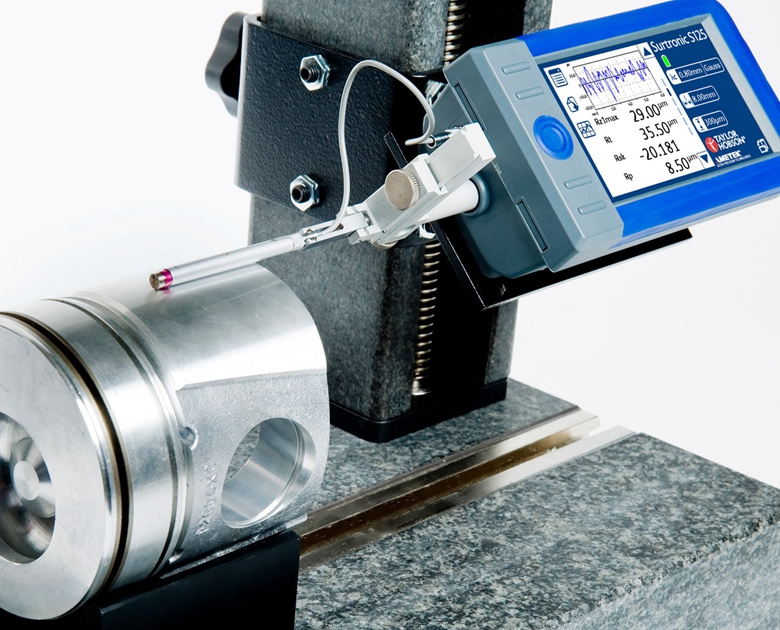

表面粗糙度儀的特點是觸針（或高分辨率探頭）以恒定速度沿垂直于零件的方向在目標表面上移動。通過特殊的電氣系統，儀表獲得（并放大）電信號以產生更大的垂直放大率。然后通過一系列計算，顯示出表面粗糙度數值。
